A fonte de corte a plasma Easy CUT 40 é indicada para corte de materiais condutores.

O circuito de potência é um moderno conversor AC/DC chaveado com IGBT’s de última

geração. Devido a isto, há uma drástica redução de tamanho e peso, aumento

considerável da economia de energia elétrica e incremento da qualidade de corte.

Possuem excelente performance com corrente constante de saída e grande estabilidade

do arco plasma. A malha fechada de controle proporciona uma resposta dinâmica de alta

velocidade, reduzindo a variação do valor da corrente ajustada. A fonte de corte plasma

conta com proteção contra sobre temperatura.

A fonte de corte a plasma Easy CUT 40 é indicada para o corte dos mais variados

tipos de metais, ferrosos ou não ferrosos, tais como aço carbono, alumínio, cobre, inox,

latão, etc. Possui capacidade de corte ótimo em aço carbono de até 6 milímetros e

separação de 10 milímetros de espessura.

O ciclo de trabalho determinado pela fábrica é válido para temperatura ambiente de

até 40ºC e 1000 m de altitude. Temperaturas ambiente mais elevadas e maiores altitudes

diminuem o ciclo de trabalho.

 Com uma corrente de 40 A, o ciclo de trabalho é de 20% (10 min);

 Com uma corrente de 24 A, o ciclo de trabalho é de 60% (10 min);

Com uma corrente de 18 A, o ciclo de trabalho é de 100% (10 min).

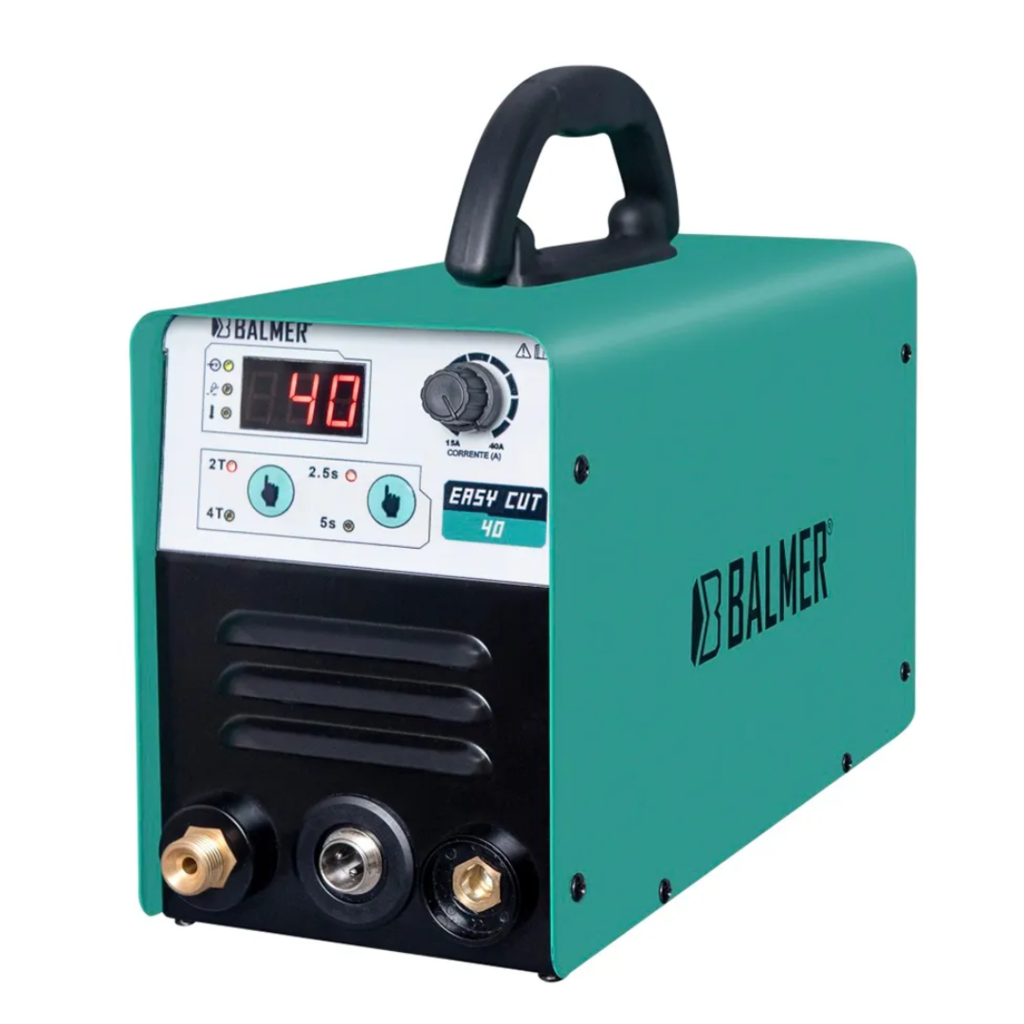

INSTRUÇÕES OPERACIONAIS

Posição [1]: Knob para regulagem da corrente de corte: Ao girar o knob, a regulagem

pode variar de 15 a 40 amperes;

Posição [2]: Display para indicação da corrente de corte: Indica em tempo real a

corrente de corte que está sendo fornecida a tocha de corte a plasma;

Posição [3]: LED indicador de fonte ligada: Acende quando a fonte de corte a plasma

está energizada;

Posição [4]: LED indicador de fonte em operação: Acende quando o processo de

corte a plasma está sendo executado;

Posição [5]: LED indicador de sobretemperatura: Acende quando a fonte de corte a

plasma está com sobretemperatura, ocasionado normalmente por ciclo de trabalho

excessivo. Neste caso, deixe a fonte de corte a plasma ligada sem cortar durante 5

minutos para arrefecimento;

Posição [6]: Botão de configuração de modo 2T/4T: Ao ser pressionado, varia entre

modo 2T (pressione para iniciar o corte, solte para parar o corte) para modo 4T

(pressione e solte para iniciar o corte, pressione e solte para parar o corte);

Posição [7]: Conetor de gás roscado: Utilizado para conexão da mangueira de gás da

tocha de corte a plasma na máquina;

Posição [8]: Conector 2 pinos: Utilizado para conexão do conector macho 2 pinos da

tocha de corte a plasma;

Posição [9]: Conector engate rápido negativo 9 mm: Normalmente utilizado para

conectar a garra negativa que irá presa na peça de corte;

Posição [10]: Botão de configuração de pré e pós gás 2,5s/5s: Ao ser pressionado,

varia entre 2,5 segundos e 5 segundos de tempo de pré e pós gás, ou seja, se for

selecionado a função 5 s, o corte terá 5 segundos de pré gás e 5 segundos de pós

gás.

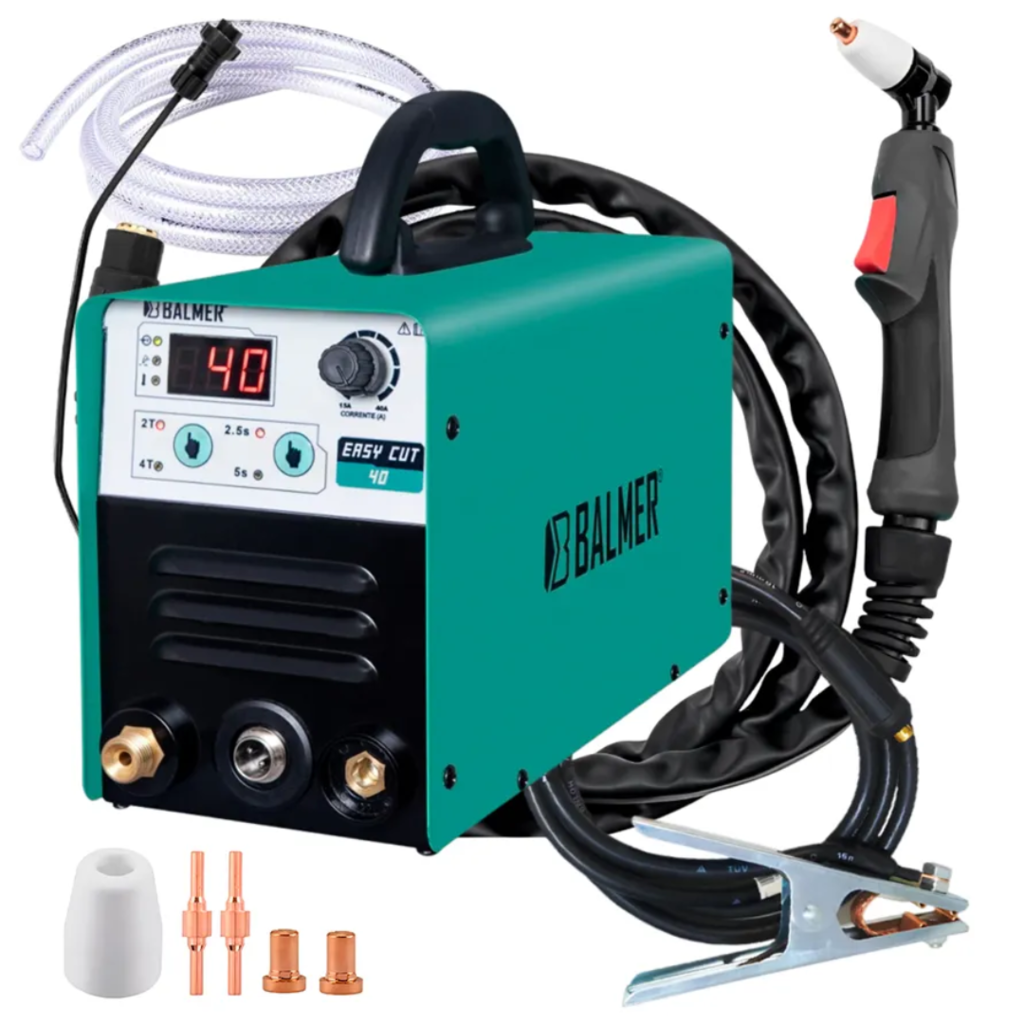

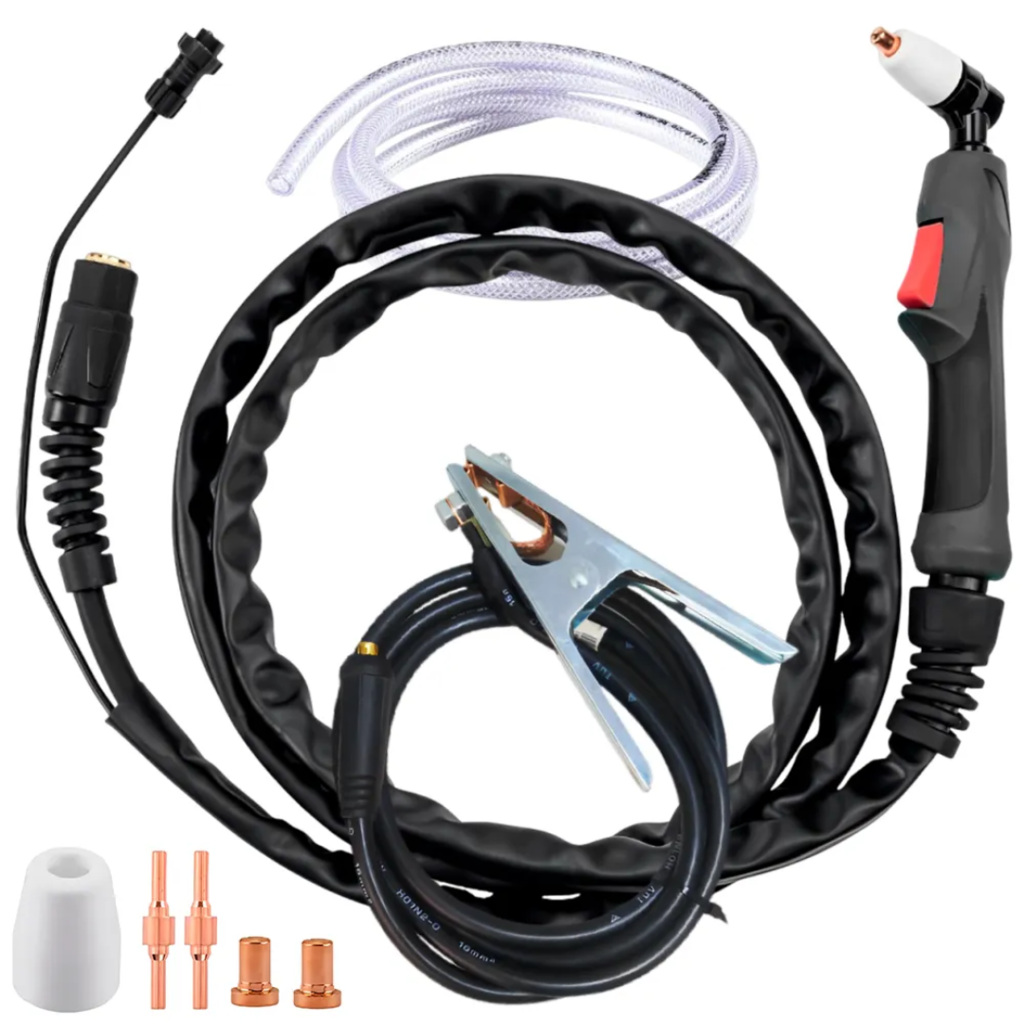

Acompanha Tocha plasma

Garra negativa

Mangueira de gás (ar)

*12 Meses de garantia pelo fabricante.

*Todas as informações são de responsabilidade do fabricante.

*Imagem meramente ilustrativa.
